أنابيب الحفر - T3 / TH60 و T4 و RD20 أنابيب الحفر DTH
| مكان المنشأ | الصين |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | ISO |
| رقم الموديل | 4 1/2 بوصة |
تفاصيل المنتج
شروط الدفع والشحن
الحد الأدنى لكمية
5 قطع
الأسعار
Negotiate
تفاصيل التغليف
حزمة فولاذية
وقت التسليم
5 ~ 8 أيام عمل
شروط الدفع
T / T مقدما
القدرة على العرض
100000000 جهاز كمبيوتر شخصى
وصف المنتج

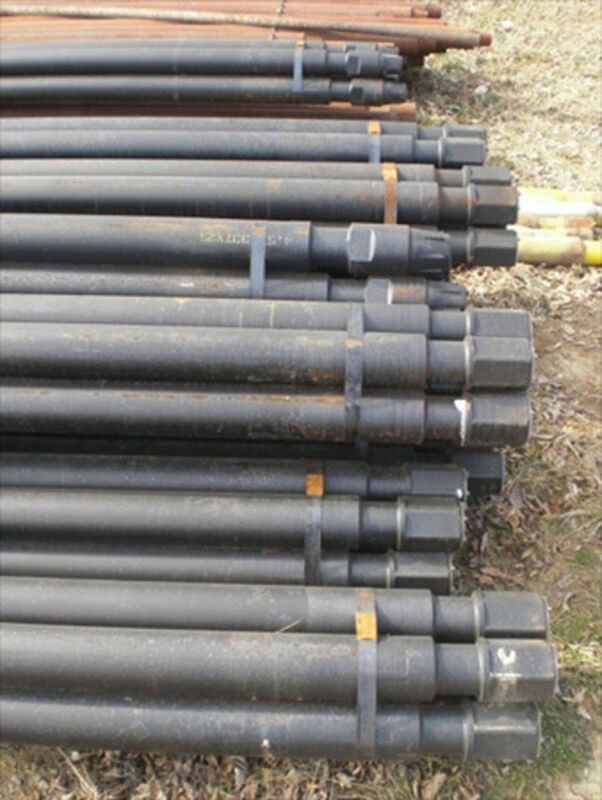

أنبوب الحفر - أنبوب الحفر DTH طراز T3/TH60 وT4 وRD20
انجرسول راند نمط أنبوب الحفر
1. نظرة عامة على المنتج
إن أنبوب الحفر ذو النمط Ingersoll Rand عبارة عن مكون حفر عالي الأداء تم تصميمه خصيصًا لأجهزة الحفر من سلسلة Ingersoll Rand، بما في ذلك T4W وT685 والنماذج المشابهة. تم تصميم هذا الأنبوب لعمليات الحفر ذات الضغط المتوسط إلى العالي، ويستخدم على نطاق واسع في حفر آبار المياه، وبناء آبار الطاقة الحرارية الأرضية، وحفر حفرة الانفجار في التعدين. تم تصنيعه وفقًا لمعايير API (معهد البترول الأمريكي)، وهو يوفر قوة استثنائية، ومقاومة التآكل، وموثوقية الختم، مما يضمن معدلات اختراق مستقرة حتى في التكوينات الجيولوجية المعقدة.
2. المواصفات الرئيسية
| المعايير الفنية لأنبوب الحفر من طراز Ingersoll Rand | |
| المعلمة | مواصفة |
| القطر الخارجي (OD) | 4-1/2 بوصة (114.3 ملم) |
| طول واحد | 25 قدمًا (7.62 م تقريبًا) |
| سمك الجدار | 0.337 بوصة (8.56 ملم) |
| درجة الصلب | E75، G105، S135 (اختياري) |
| نوع الموضوع | API 2-7/8" IF / API 3-1/2" ريج |
| مادة | سبائك الصلب 4140/4155، مروي ومخفف |
| اتصال | لحام الاحتكاك بالقصور الذاتي (مفاصل الأدوات الملحومة بالاحتكاك) |
| مواصفات أنبوب الحفر من طراز Ingersoll Rand | |||||||||||
| التطوير التنظيمي أ | الجدار ب | الطول ل | وزن | حي. من الكتف ج | عبر شقة E | ضياء العطلة. ف | موقع الاستراحة H | طول العطلة K | عبر هيكس م | اتصال | ف / ن |
| 4" | 0.33 | 25 | 365 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 ريج |
| 4" | 0.33 | 30' | 435 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 ريج |
| 4 1/2" | .337" | 25' | 415 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .337" | 25' | 415 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 إذا |
| 4 1/2" | .337" | 30' | 490 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .337" | 30' | 490 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 إذا |
| 4 1/2" | .500" | 30' | 670 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .750" | 25' | 830 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 4 1/2" | .750" | 30' | 990 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 ريج |
| 5" | .362" | 25' | 520 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .362" | 30' | 610 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .500" | 25' | 630 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .500" | 30' | 755 رطلا. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .750" | 25' | 905 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5" | .750" | 30' | 1080 رطل. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 ريج |
| 5 1/2" | .500" | 25' | 735 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .500" | 30' | 865 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .500" | 25' | 735 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| 5 1/2" | .500" | 30' | 865 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| 5 1/2" | .750" | 25' | 1045 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .750" | 30' | 1240 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 بيكو |
| 5 1/2" | .750" | 25' | 1045 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| 5 1/2" | .750" | 30' | 1240 رطل. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4 فهرنهايت |
| ملحوظات: | |||||||||||
| يمكن أن تنتج المعلمات التقنية المتعلقة بأنابيب الحفر (الطول، القطر، مفتاح الربط المسطح، الخيط وما إلى ذلك) وفقًا لمتطلبات العملاء. | |||||||||||
3. مزايا التصميم والعملية
. سبائك فولاذية عالية القوة - جسم الأنبوب مصنوع من سبائك فولاذية ممتازة 4140/4155، وتخضع للمعالجة الحرارية للتبريد والتلطيف. وهذا يضمن إنتاجية عالية وقوة شد، وقادرة على تحمل عزم الدوران الشديد وأحمال الضغط المحوري أثناء الحفر العميق.
. اللحام بالاحتكاك بالقصور الذاتي - يتم ربط مفاصل الأداة عبر تقنية اللحام بالاحتكاك بالقصور الذاتي المتقدمة، مما يخلق رابطة معدنية ذات قوة موحدة عبر المنطقة الملحومة. وهذا يقلل بشكل كبير من خطر فشل الكلال ويطيل عمر الخدمة.
. خيوط API الدقيقة - مجهزة بخيوط API القياسية (أنواع IF أو REG)، يضمن أنبوب الحفر التركيب والكسر السريع، وأداء الختم الفائق، والحد الأدنى من مقاومة التدفق، مما يسهل التداول الفعال لطين الحفر أو الهواء.
. المعالجة السطحية - يتم تطبيق طلاء مضاد للتآكل على جسم الأنبوب، في حين يمكن فوسفات أطراف الخيوط أو تنعيمها لمنع تلف الخيوط تحت ظروف العمل القاسية.
4. التطبيقات
. حفر آبار المياه وبناء الآبار العميقة
. تطوير آبار الطاقة الحرارية الأرضية
. التنقيب عن النفط والغاز الضحلة
. ثقوب انفجار التعدين المفتوحة وتحت الأرض
. حفر المرساة وتكديس الأساس
5. ملخص
يجمع أنبوب الحفر Ingersoll Rand Style بين التصميم القياسي لواجهة برمجة التطبيقات (API) واختيار سبائك الفولاذ المتميزة وتقنية اللحام الاحتكاكي المتقدمة. إن قطره الرئيسي الذي يبلغ 4-1/2 بوصة وخيارات الخيوط المتعددة الاستخدامات يجعله خيارًا مثاليًا لتعزيز كفاءة الحفر وتقليل تكاليف التشغيل على منصات الحفر T4W وT685 وغيرها من الحفارات المتوسطة إلى الكبيرة. تم تصميم أنبوب الحفر هذا من أجل المتانة والأداء، وهو يمثل شريكًا موثوقًا به في بيئات الحفر الصعبة.
