المطارق ، المثاقب واللقم أسفل الفتحة 89 مم - 1200 مم أسفل الفتحة لحفر الصخور
أسفل الفتحة (DTH) المطارق والمثاقب والقمم
Roschen هي المصمم والمصنع الرائد عالميًا لمعدات حفر الصخور لحفر الثقوب التي يتراوح قطرها بين 3 و 48 بوصة (89-1219 ملم).
Roschen Down The Hole Hammer and Down The Hole Hammer bits يمكن استبدال جودة أطلس كوبكو ، على أساس درجة الجودة ، وفي خدمة ما بعد البيع.
| مواصفات ROSCHEN DTH Hammers | |||||||
| حجم المطرقة | بت شانك | كود ROSCHEN | موضوع الاتصال | بت مناسب | ضغط العمل | استهلاك الهواء | |
| 2 بوصة | BR2 | ROS 11 ROS 22 | مربع RD50 | ￠ 70- ￠ 90 ملم | 0.7-1.75 ميجا باسكال | 0.7 ميجا باسكال | 4.5m3 / دقيقة |
| 1.0 ميجا باسكال | 4 م 3 / دقيقة | ||||||
| 1.4 ميجا باسكال | 5 م 3 / دقيقة | ||||||
| 3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ￠ 90- 110 ملم | 1.0-1.5 ميجا باسكال | 1.0 ميجا باسكال | 4.5m3 / دقيقة |
| COP32 / COP34 | |||||||
| مسييه 30 | 1.5 ميجا باسكال | 9 م 3 / دقيقة | |||||
| 4 بوصة | DHD340 | ROS 34 | API 2 3/8 "Reg | ￠ 110- 135 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 6 م 3 / دقيقة |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8 ميجا باسكال | 10 م 3 / دقيقة | |||||
| مسييه 40 | 2.4 ميجا باسكال | 15 م 3 / دقيقة | |||||
| 5 " | درهم 350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ￠ 135- 155 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 9 م 3 / دقيقة |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8 ميجا باسكال | 15 م 3 / دقيقة | |||||
| مسييه 50 | 2.4 ميجا باسكال | 23 م 3 / دقيقة | |||||
| 6 بوصة | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ￠ 155- 190 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 10 م 3 / دقيقة |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8 ميجا باسكال | 20 م 3 / دقيقة | |||||
| مسييه 60 | 2.4 ميجا باسكال | 28.5 م 3 / دقيقة | |||||
| 8 بوصة | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | ￠ 195- 254 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 15 م 3 / دقيقة |
| COP84 | |||||||
| QL80 | 1.8 ميجا باسكال | 26 م 3 / دقيقة | |||||
| SD8 | 2.4 ميجا باسكال | 34 م 3 / دقيقة | |||||
| M80 / M85 | |||||||
| 10 بوصة | SD10 | ROS 100 | API 6 5/8 "ريج | ￠ 254 - 311 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 22 م 3 / دقيقة |
| نوما 100 | 1.8 ميجا باسكال | 40 م 3 / دقيقة | |||||
| ROS 100 | 2.4 ميجا باسكال | 55 م 3 / دقيقة | |||||
| 12 بوصة | DHD1120 | ROS 120 | API 6 5/8 "ريج | ￠ 305- 445 ملم | 1.0-2.5 ميجا باسكال | 1.0 ميجا باسكال | 30 م 3 / دقيقة |
| SD12 | 1.8 ميجا باسكال | 56 م 3 / دقيقة | |||||
| نوما 120 | 2.4 ميجا باسكال | 78 م 3 / دقيقة | |||||
| ملاحظات: | |||||||
| Metzke ، موضوع Remet متاح! | |||||||
| أي نوع خاص من ساق DTH Hammer سيكون متاحًا حسب الطلبات. | |||||||

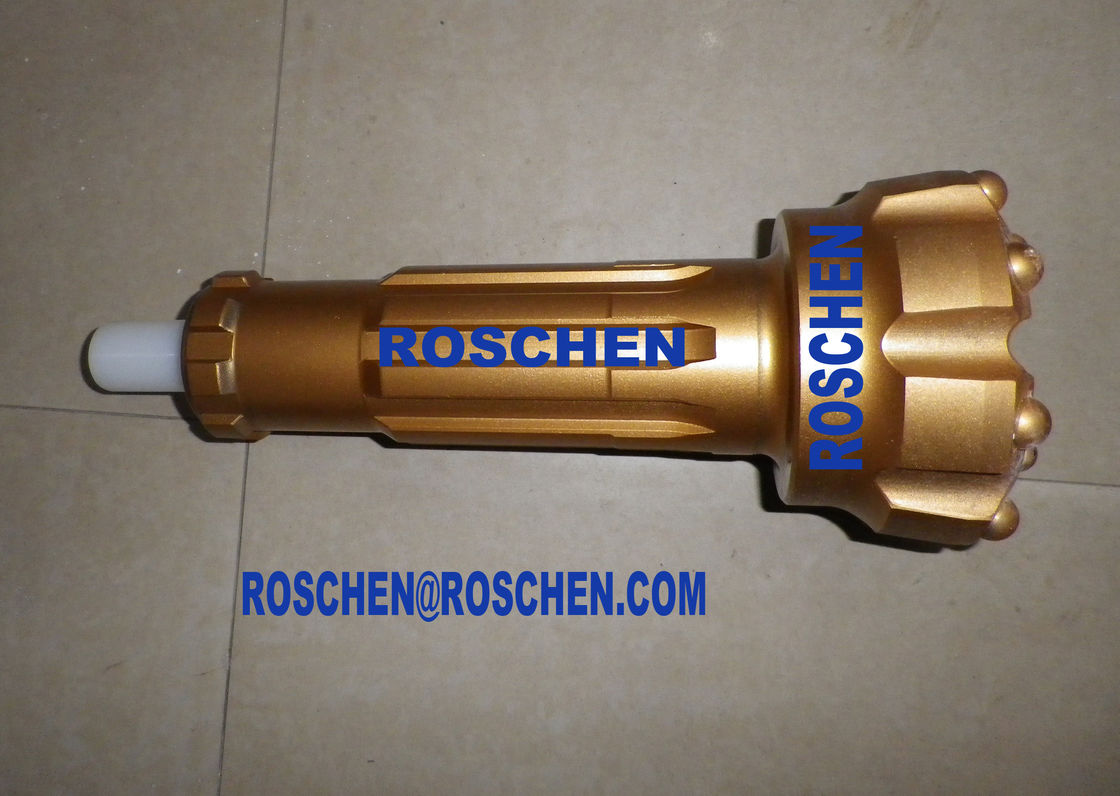

| مواصفات ROSCHEN DTH بت | ||||
| حجم المطرقة | قطر بت | عرقوب | كود روسن | |
| قياس | بوصة | |||
| 1 بوصة | 64 مم -70 مم | 2 1/2 "-2 3/4" | BR1 | روس 11 |
| 2 بوصة | 70-95 مم | 2 3/4 "-3 3/4" | MACH20 / BR2 | ROS 22 |
| 3 " | 90 مم -102 مم | 3 1/2 "-4" | COP32 / COP34 / MACH303 | ROS 32 |
| M30 / DHD3.5 / BR3.0 | ROS 34 | |||
| 4 بوصة | 105 مم -152 مم | 4 1/8 "-6" | COP44 / DHD340 / MACH44 | ROS 42 |
| SD4 / M40 / QL40 | ROS 44 | |||
| 5 " | من 133 مم إلى 165 مم | 5 1/4 "-6 1/2" | COP54 / DHD350R / MACH50 | روس 52 |
| SD5 / M50 / QL50 / BR5 | ROS 54 | |||
| 6 بوصة | 152mm-254mm | 4 1/8 "-10" | COP64 / DHD360 / SD6 | روس 62 |
| M60 / QL60 / بولروك BR6 | روس 64 | |||
| 8 بوصة | 203 مم - 330 مم | 8 "-13" | COP84 / DHD380 / SD8 | روس 82 |
| QL80 / M80 / M85 | ROS 84 | |||
| 10 بوصة | 254 مم - 380 مم | 10 "-15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12 بوصة | 305 مم - 508 مم | 12 "-20" | DHD1120 / SD12 | ROS 120 |
| NUMA120 / NUMA125 | ||||
| ملاحظات: | ||||
| Metzke ، موضوع Remet متاح! | ||||
| أي حجم خاص من بتات DTH سيكون متاحًا عن طريق الطلبات. | ||||
عند الحفر بالقرع أو المطرقة ، تسمى آلية الإيقاع DTH أو مطرقة الثقب.توجد أداة الحفر هذه مباشرة فوق مثقاب المطرقة السفلية.ينقل الحفار الوزن إلى الريشة عبر أنبوب الحفر بالإضافة إلى توفير بعض الدوران.من خلال استخدام الضاغط ، يتم دفع الهواء المضغوط إلى مطرقة الفتحة السفلية.عندما يصبح الثقب المحفور أعمق ، يضيف الحفار المزيد من أنبوب الحفر إلى السلسلة.يضرب المكبس منطقة تأثير لقمة المطرقة ؛تُستخدم المطارق دائمًا كجزء من نظام تقدم الغلاف ويمكن استخدامها في تطبيقات التدوير العكسي.تعتبر مطارق DTH شائعة عند حفر ثقوب الانفجار وآبار المياه.
نظرًا لأن مكبس المطرقة السفلية يؤثر على مثقاب المطرقة مباشرة ، فهناك نقل فعال للغاية للطاقة.هذا يعني أن طاقة الصدم لا يجب أن تمر عبر العديد من المكونات الأخرى مما يجعل من الممكن حفر ثقوب عميقة إلى حد ما.
يمكن لـ Roschen توفير جميع أدوات الفتحات السفلية الخاصة بك بسهولة بما في ذلك المطارق السفلية المخصصة وأدوات الحفر الإيقاعية وأدوات الحفر بالمطرقة والمزيد.كانت هناك تطورات ممتازة في تقنية تدفق الهواء والتي تسمح للمطارق اليوم بتوصيل المزيد من القوة لأدوات الفتحات السفلية أكثر من أي وقت مضى ؛هذا يمكن المكبس من الضرب بقوة أكبر وبشكل متكرر.في بعض الحالات يكون من الصعب دق المثقاب عندما تكون تحت عمود كبير من الماء.لحسن الحظ ، تأتي جميع مطارق Roschen DTH مزودة بخنق قابل للتعديل مما يؤثر بشكل كبير على أداء أدوات الثقب السفلي.من إمدادات الحفر الأخرى التي ساعدت Roschen في تطويرها هي غواصة النفخ التي يمكن تركيبها فوق مطرقة الحفرة السفلية.Roschen تحت الماء ، إذا أصبح من الصعب دفع الماء ، فإن غواصة النفخ ستسمح لبعض الهواء بالهروب وبالتالي تقليل متوسط كثافة المياه المحيطة والسماح لمطرقة الحفرة السفلية بمواصلة العمل.
تتوفر أنواع سيقان Roschen Down Hole Hammers:
التطبيقات:
1. حفر ثقوب التفجير ، فتحات التصريف والتهوية ، ثقوب مركز الحفر ، ثقوب التفجير العميقة في طريقة الحفر والتفجير التقليدية للرفع ، ثقوب الأنابيب والثقوب العميقة الأخرى في جميع الصخور القوية المختلفة في الحفرة المفتوحة والتعدين تحت الأرض.
2. حفر ثقوب في قطع الطرق والمنشآت الحجرية الأخرى (مثل إنشاء الموانئ ومحطات الطاقة الكهرومائية ، إلخ).
3. حفر ابار المياه و الابار الاستكشافية و الحقن.
يمكن أن تعمل هذه المطرقة مع تجميع الغبار الجاف وأيضًا مع إزالة الغبار الرطب باستخدام خليط من الهواء والماء.
مطارق DTH المحددة على النحو التالي:
سلسلة TS ---- للفتحة العميقة وحفر الفتحات العميقة الفائقة
سلسلة TG ---- لتجفيف الحفر
سلسلة TH ---- للحفر الرطب
يمكن تكييف جميع المطارق لدينا بسهولة لقبول أنواع مختلفة من سيقان البت مثل COP و BR و DHD و SD و XL QL و MACH و Halco و Mission ببساطة عن طريق تغيير بعض المكونات الأساسية.تتوفر العديد من الموديلات بتنسيق شديد التحمل لتناسب ظروف الحفر الشاقة والكاشطة بشكل خاص.
التعليمات
شروط وأحكام الطلب:
ضمان الجودة:
منتجاتنا مصنوعة من الفولاذ عالي الجودة ويتم فحص جميع قطع الغيار بدقة قبل الشحن.لدينا ردود سريعة على شكواك واقتراحك.
صفقة:
استخدام العلب الخشبية والألواح الخشبية للحزمة لحماية المنتجات وتجنب التلف أثناء النقل.كما يمكننا تخصيص الحزمة وفقًا لطلباتك الخاصة.
وقت الإنتاج:
تحتاج عموما 15-25 يوما
وسائل النقل:
عن طريق الجو ، عن طريق السريع أو عن طريق البحر وفقًا لطلباتك.
1. طرق الدفع:
T / T (التحويل البرقي) أو Western Union أو L / C في الأفق
2. معالجة الوقت لأمر
بناءً على كمية الطلب ، عادةً ما يستغرق الإنتاج 20 يومًا.
في غضون 3 أيام عمل بعد استلام الدفعة المقدمة
3. طريقة الشحن
طلب عينة: نقترح Courier Express مثل DHL / UPS / TNT / FEDEX أو عن طريق الجو
طلب بالجملة: نقترح عن طريق الجو أو البحر.
4. مراقبة الجودة
لدينا مراقبة الجودة الخاصة بنا من ذوي الخبرة.
سيكون هناك فحص واختبار صارم لكل طلب قبل الشحن.
5. بعد الخدمات:
أ.سيقوم فريق المبيعات لدينا بالرد على سؤالك في غضون 24 ساعة (باستثناء الإجازات)
ب.سيكون الدعم الفني متاحًا في أي وقت
6. الجودة والخدمة:
سيكون هناك فحص واختبار صارم لكل طلب قبل الشحن.
ب. سيقوم فريق المبيعات والدعم الفني بالرد على سؤالك في غضون 24 ساعة من خلال سكايب: ROSCHEN.TOOL و WhatsApp / Wechat: + 86-13764195009
سيوفر الاستبدال المجاني بمجرد تأكيد الفشل أو جودة منتجاتنا ؛غير راضٍ عن رد الأموال.
