أنبوب الحفر MWD بقطر 73 نوع كبل مركزي للحفر الأفقي الاتجاهي في أنفاق مناجم الفحم

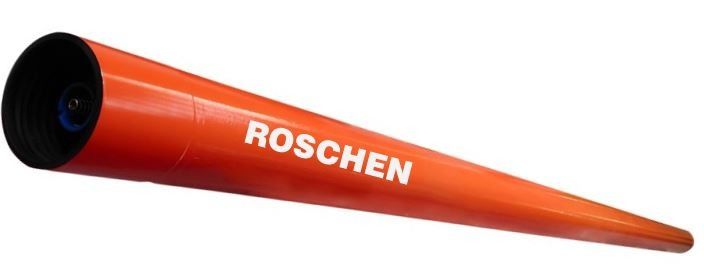

أنبوب الحفر MWD Φ 73 نوع كبل مركزي
The Φ 73 center cable type directional drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); مطلوب بشكل عام أن يكون أنبوب الحفر الموجه نوع الكبل المركزي Φ 73 في التماس الكامل للفحم (f ≥ 1) أو طبقة صخرية مستقرة (f ≤ 6) ؛ it is mainly used for the construction of short horizontal and long-distance gas drainage borehole and water exploration borehole in the coal mine, as well as the construction of Directional Borehole in the ground and tunnel near horizontal engineering. يتم استخدامه بشكل رئيسي في بناء بئر تصريف الغازات الأفقية والمسافة الطويلة وحفر استكشاف المياه في منجم الفحم ، بالإضافة إلى بناء بئر اتجاهي في الأرض والنفق بالقرب من الهندسة الأفقية.
The MWD drill pipe is mainly used in the directional horizontal drilling in the coal mine roadway. يتم استخدام أنبوب الحفر MWD بشكل رئيسي في الحفر الأفقي الموجه في طريق منجم الفحم. It is used together with the orifice display equipment to display the drilling track data in real time. يتم استخدامه مع معدات عرض الفوهة لعرض بيانات مسار الحفر في الوقت الحقيقي. The operator can adjust the direction of the drilling track according to the displayed data in time, so as to achieve the purpose of directional drilling. يمكن للمشغل ضبط اتجاه مسار الحفر وفقًا للبيانات المعروضة في الوقت المناسب ، وذلك لتحقيق الغرض من الحفر الموجه. It is widely used in directional drilling control of geological, coal, oil, water conservancy and other industries. يستخدم على نطاق واسع في التحكم في الحفر الموجه من الجيولوجية والفحم والنفط وحفظ المياه وغيرها من الصناعات.
1.مواصفات المنتج:
(1) جسم أنبوب الحفر ملحوم بعملية لحام الاحتكاك ، مع خصائص ميكانيكية جيدة وعمر خدمة طويل
(2) قوة خيط عالية ومقاومة التصاق جيدة لمفصل أنبوب الحفر
(3) تم تصميم جهاز إرسال إشارة داخل أنبوب الحفر ، والذي يمكن أن يحقق الاتصال في الوقت الحقيقي في اتجاهين بين أنبوب قياس الجزء السفلي وجهاز الكمبيوتر المقاوم للانفجار للثقب ، وكفاءة الإرسال عالية.
(4) يتميز الأنبوب الداخلي والمفصل لأنبوب الحفر بأداء ختم جيد واستقرار عالي لأنبوب الحفر
2.نطاق التطبيق:
While drilling survey drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); في حين أن أنبوب الحفر لمسح الحفر مطلوب بشكل عام أن يتم بناؤه في خط فحم كامل (f ≥ 1) أو طبقة صخرية مستقرة (f ≤ 6) ؛ it is mainly used for the construction of gas drainage borehole and water exploration borehole in short horizontal and long-distance underground coal mine, and also used for the construction of directional borehole such as ground and tunnel near horizontal engineering borehole. وهي تستخدم بشكل رئيسي لبناء بئر تصريف الغاز وحفر بئر استكشاف المياه في منجم فحم تحت الأرض الأفقي والمسافة الطويلة ، وتستخدم أيضًا لبناء بئر اتجاهي مثل الأرض والنفق بالقرب من بئر الهندسة الأفقية.
3.الاحتياطات:
(1) قبل استخدام أنبوب الحفر ، تحقق مما إذا كان المفصل البلاستيكي لأنبوب الحفر فضفاضًا أو مشوهًا أو متشققًا لضمان أن حلقة الختم للمفصل البلاستيكي سليمة ، وأن خيط أنبوب الحفر والمفصل البلاستيكي والمفصل الفولاذي نظيف ، والربيع المخفض ثابت وموثوق ؛
(2) Before connecting the drill pipe, the thread grease must be applied on the thread surface of the drill pipe joint, and the special lubricating grease for the wireline drill pipe must be applied on the sealing ring of the plastic male joint. (2) قبل توصيل أنبوب الحفر ، يجب تطبيق شحم الخيط على سطح الخيط لمفصل أنبوب الحفر ، ويجب تطبيق شحم التشحيم الخاص لأنبوب الحفر السلكي على حلقة الختم لمفصل البلاستيك الذكور. Control the make-up speed ≤ 25R / min in the process of connecting the drill pipe; التحكم في سرعة المكياج ≤ 25R / min في عملية توصيل أنبوب الحفر ؛
(3) During drilling construction, the drilling track shall be kept smooth to avoid large corners. (3) أثناء بناء الحفر ، يجب الحفاظ على مسار الحفر سلسًا لتجنب الزوايا الكبيرة. The bending strength of borehole inclination angle is controlled at 3 ° / 6m, and the bending strength of azimuth is controlled at 2 ° / 6m; يتم التحكم في قوة الانحناء لزاوية ميل البئر عند 3 ° / 6m ، ويتم التحكم في قوة الانحناء للسمت عند 2 ° / 6m ؛
(4) عند تفريغ أنبوب الحفر ، قم بالتحكم في سرعة القيد ≤ 25R / min ، وتأكد من مسافة عودة رأس الطاقة ≥ 100mm ، وذلك لمنع خيط وصلة أنبوب الحفر من العض أو التجريد ؛
(5) بعد تفريغ أنبوب الحفر وتجفيف تدفق الماء في أنبوب الحفر ، يجب ارتداء غطاء حماية سن اللولب في الوقت المناسب للحفاظ على نظافة داخل أنبوب الحفر ومنع الأوساخ مثل غبار الفحم من دخول التلوث. وصلة فولاذية
4. الورقة الفنية
المعلمات التقنية الرئيسية لأنبوب الحفر والتدرج الموصى به | ||||||||||
الحجم (مم) | قطر الدائرة | درجة الصلب | الطول | الضغط | مقاومة الموصل | مقاومة العزل | عزم الدوران الموصى به | يوصي بت بت | ||
جسم الأنبوب | دبوس / صندوق | الممتازة | اختياري | |||||||
Φ79 | 73 | 75 | G105 | 3000 | 10 | <0.5 | > مليونان | 6000 | Φ96 | Φ98 |
Φ89 | 89 | 91 | G105 | 3000 | 10 | <0.5 | > مليونان | 12000 | Φ113 | Φ118 |
