| مكان المنشأ | الصين |
| اسم العلامة التجارية | ROSCHEN |
| إصدار الشهادات | API |
| رقم الموديل | RSYQ-48 |

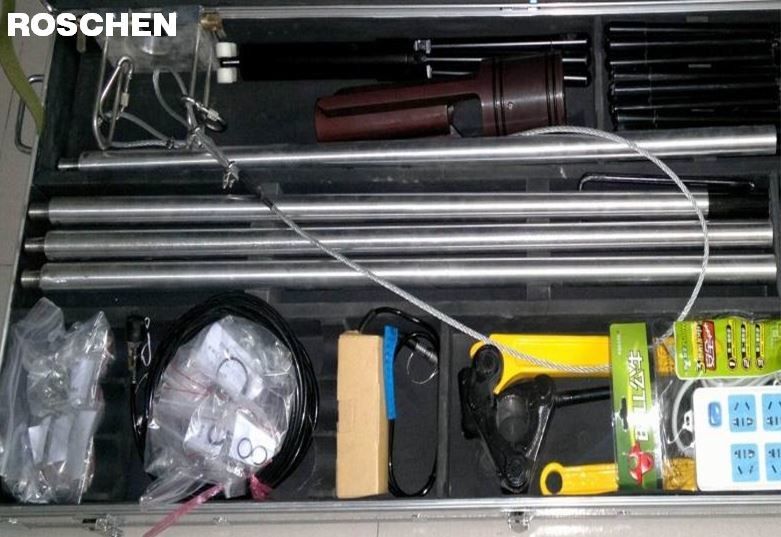

أداة قياس منتج MWD اللاسلكي
مقدمة المنتج اللاسلكي MWD RSYQ-48
MWD: abbreviation of "measurement while drilling". MWD: اختصار "القياس أثناء الحفر". Wireless while drilling measuring instrument can measure in time during the drilling process, that is, under the condition of non-stop drilling, the mud pulse generator sends the data measured by the downhole probe to the ground, and after collection and processing by the computer system, real-time well bore parameters and formation parameters are obtained. يمكن لاسلكيًا أثناء أداة قياس الحفر أن تقيس في الوقت المناسب أثناء عملية الحفر ، أي في حالة الحفر بدون توقف ، يرسل مولد نبض الطين البيانات المقاسة بواسطة مسبار قاع البئر إلى الأرض ، وبعد الجمع والمعالجة بواسطة الكمبيوتر يتم الحصول على النظام ومعلمات تجويف البئر في الوقت الفعلي ومعلمات التكوين.
ميزة المنتج
1. يمكن استبدال مولد نبض الطين مباشرة مع أدوات QDT و GE ومصنعي MWD المحليين ، مما يوفر الاستثمار الثانوي للمستخدمين.
2. يعتمد نظام MWD بالكامل على تصميم منخفض استهلاك الطاقة ، ويمكن أن تعمل بطارية واحدة لمدة 300 ساعة.
3. تصل فترة الصيانة المجانية إلى أكثر من 800 ساعة ، وتكلفة الصيانة هي ثلث MWD التقليدية.
4. إشارة تحليل الطين هي ضعف إشارة MWD التقليدية ، مما يضمن انتقال مستقر على مسافة أطول.
المواصفات الرئيسية
| مسبار اتجاهي | |
| انحراف جيد: | ≤ ± 0.1 درجة |
| اتجاه: | ≤ ± 1.01.0 درجة |
| وجه الأداة: | ≤ ± 0.50.5 درجة |
| مسبار غاما | |
| نطاق الكشف: | 0 - 50 API |
| دقة القياس : | ± 3API 0-150 API |
| ± 10API 150 - 500API | |
| درجة حرارة العمل القصوى: | 150 ℃ |
| أداة ضغط الاسطوانة الخارجية: | 100 ميجا باسكال |
| إزاحة الطين: | 10-55 لتر / ثانية |
| لزوجة الطين: | ≤140s. s140s. Funnel viscosity لزوجة القمع |
| الطين المحتوي على الرمل: | ＜ 1 ﹪. |
| كثافة الطين: | ≤1.7 1.7 غم / سم 3 سم مكعب |
| وقت عمل البطارية: | 300 ساعة (بدون غاما) |
| 200 ساعة (جاما) | |
| قوة البطارية: | 28 فولت |
The MWD can measure the dip angle, azimuth angle, tool face angle and the natural gamma intensity of the formation in the process of drilling, so as to provide well bore parameters and formation evaluation data in time for the drilling of highly deviated wells and horizontal wells. يمكن لـ MWD قياس زاوية الانحدار وزاوية السمت وزاوية وجه الأداة وكثافة جاما الطبيعية للتشكيل في عملية الحفر ، وذلك لتوفير معلمات تجويف البئر وبيانات تقييم التكوين في الوقت المناسب لحفر الآبار شديدة الانحراف والأفقي آبار. The biggest advantage of MWD is that it can "see" what is happening in the well in real time, and only delay a few minutes from the bottom hole measurement parameters to the ground receiving data, so it can improve the decision-making process. أكبر ميزة لـ MWD هي أنه يمكن أن "يرى" ما يحدث في البئر في الوقت الفعلي ، ولا يؤخر سوى بضع دقائق من معلمات قياس الحفرة السفلية إلى البيانات المستقبلة على الأرض ، حتى يمكنه تحسين عملية اتخاذ القرار. This instrument is necessary for improving drilling speed and ensuring drilling quality in directional and horizontal wells. هذه الأداة ضرورية لتحسين سرعة الحفر وضمان جودة الحفر في الآبار الاتجاهية والأفقية.
