أنظمة أخذ العينات U100 لأخذ عينات التحقيق في الموقع الجيوتقني
أنظمة أخذ العينات U100 لفحص الموقع الجيوتقني وأخذ عينات التربة

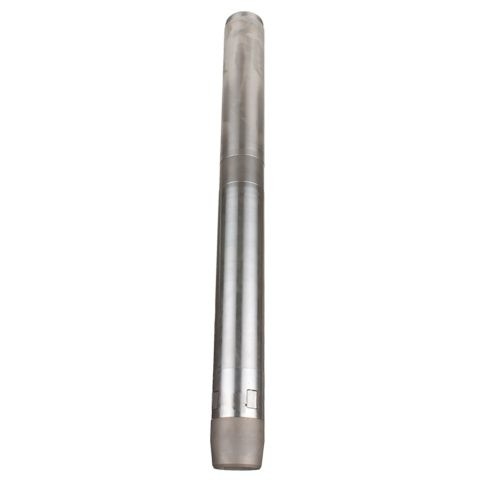

أنظمة أخذ العينات U100
تم تصميم هذا الجهاز لأخذ العينات في الطين والتكوينات اللينة الأخرى.يبلغ طول أنابيب العينات 18 ويتم دفعها إلى الأرض باستخدام مطرقة منزلقة مع رأس محرك U100 (مبيت الجرس) مرفق.يحتوي رأس المحرك على صمام كروي للسماح بإطلاق الهواء من الجزء العلوي لأنبوب العينة أثناء دفعه إلى الأرض.
وصف المنتج
تم تصميم هذا الجهاز لأخذ العينات في الطين والتكوينات اللينة الأخرى.يبلغ طول أنابيب العينات 18 ويتم دفعها إلى الأرض باستخدام مطرقة منزلقة مع رأس محرك U100 (مبيت الجرس) مرفق.يحتوي رأس المحرك على صمام كروي للسماح بإطلاق الهواء من الجزء العلوي لأنبوب العينة أثناء دفعه إلى الأرض.
يتم تصنيع نوعين من أنظمة أخذ العينات حاليًا:
النظام القياسي
يتكون من أنابيب عينات من الألومنيوم أو الفولاذ المطلي بالكادميوم ، وجهاز إزالة الصدمات الاختياري وحذاء محرك مقوى.يمكن تزويد مداسات القيادة إما بحافة عادية أو مسننة.يمكن توفير أغطية بلاستيكية أو أغطية ألومنيوم ملولبة لأنابيب العينة وشمع خاص مانع للتسرب للتخزين طويل الأجل.
نظام بطانة بلاستيك
يتكون من أنبوب بهيكل فولاذي ، يحتوي على بطانة بلاستيكية قابلة للإزالة ، وماسك قلب اختياري ، وحلقة تباعد (تستخدم فقط مع أداة إزالة الصدمات) وحذاء محرك مقوى.يتم توفير أغطية الضغط البلاستيكية للبطانات البلاستيكية.
| يكتب | ماكس OD * | دقيقة.المعرف * (مم) | نسبة المساحة |
| النظام القياسي | 118.6 | 104.4 | 29٪ |
| نظام بطانة بلاستيك | 123.8 | 101.6 | 48٪ |
عرض 1 إلى 2 من 2 سجلات
* تم قياس الأبعاد على حذاء القطع
يرجى الاطلاع على الرسم التخطيطي.
النظام القياسي
1. أنبوب العينة (الفولاذ المطلي بالكادميوم أو الألمنيوم).
2. Corecatcher (اختياري)
3. قطع الأحذية (عادي أو حافة مسننة)
نظام بطانة بلاستيك
4. أنبوب صلب للجسم (مرفق ببطانة بلاستيكية).
5. Corecatcher (اختياري)
6. تباعد الحلقة
7. قطع الأحذية (عادي أو حافة مسننة)
