جهاز أخذ عينات الأنابيب المنقسمة SPT مع Coreliner PVC لاختبار التربة

جهاز أخذ عينات الأنابيب المنقسمة SPT مع Coreliner PVC لاختبار التربة

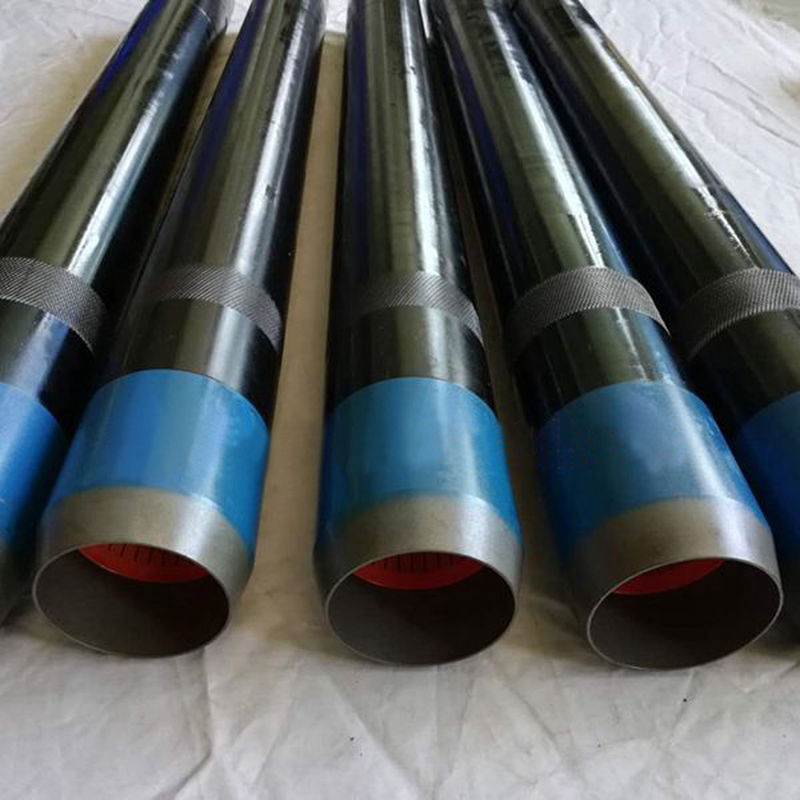

SPT عينة الأنابيب المنقسمة

معدات اختبار اختراق قياسي (SPT) تتكون من مطرقة رحلة تلقائية ، وقضبان القيادة وأنواع مختلفة من عينات الأنابيب المنقسمة.

تصميم SPT Split Tube Sampler لتنفيذ اختبار الاختراق القياسي (SPT) إلى BS 1377: الجزء 9: 1990 ومعايير ASTM.وفتح SPT الحذاء تكوين كاملة من Split Tube Sampler. يتوفر أيضاً عازل سلة مصنوع من الفولاذ كخيار في جهاز أخذ العينات. يمنع محول صمام الكرة من غسل العينات من جهاز أخذ العينات عندما يتم سحبها من فتحة الحفر.مخروط الأنف 60 درجة أو قضيب صلب طويل مع نقطة 60 درجة متاح لتنفيذ اختبارات SPT (ج) في الحصى والمواد الفارغةيعتمد اتصال المسمار على المحول العلوي على نوع قضبان الحفر المستخدمة لتشغيل جهاز العينات. أكثر القضبان استخدامًا هي 1-1/2 "BS Whitworth ، NWY Rod ، BW أو AW.

يبلغ طول جهاز أخذ عينات الأنابيب المقسومة القياسي 2 " (50.8 مم) OD x 1-3/8" (34.9 مم) ID x 18 " (457 مم) / 24 " (610 مم). لظروف القيادة الثقيلة ، يتوفر تصميم "Tuflok" الثقيل.

يحتوي أنبوب العينة المنقسم على شريط PVC مصمم للحفاظ على العينة أثناء أخذ العينات وحماية العينة بمجرد إزالتها لرحلتها إلى المختبر.

مكونات ((SPT مجموعة عينة الأنابيب المنقسمة):

1. محول صمام الكرة

2أنبوب مقسم
3. حافز السلة - بلاستيكي
4. قطع الحذاء
5أغطية بلاستيكية (اختياري)
6ملصق بلاستيكي ((اختيار)
