U 70 Sampler يستخدم لحفر عينات التربة البيئية

U 70 Sampler يستخدم لحفر عينات التربة البيئية

جهاز أخذ العينات U100 لاختبار التربة ، جهاز أخذ العينات U 70 المستخدم في حفر عينات التربة البيئية

نظام أخذ العينات U100 ، أجهزة أخذ العينات U100

أجهزة أخذ العينات U100 (U4) و U70 - تستخدم للحصول على عينات غير مضطربة في معظم أنواع التربة وبعض الصخور الضعيفة.يعطي جهاز أخذ العينات U100 عينة اسمية قطرها 100 مم (4 ") ويعطي U70 عينة اسمية بقطر 70 مم.

أنظمة أخذ العينات U100

تم تصميم هذه المعدات للحصول على عينات غير مضطربة في معظم أنواع التربة وبعض الصخور الضعيفة مثل الطباشير والمارل.ينتج جهاز أخذ العينات قلب التربة الاسمي بقطر 100 مم (4 بوصة) وطوله حوالي 450 مم (18 بوصة).

يتم دفع أنبوب العينة مع حذاء القطع المرفق إلى الأرض عن طريق مطرقة منزلقة.

يتم تركيب رأس محرك الأقراص (أو مبيت الجرس) بين المطرقة المنزلقة وأنبوب العينة ويحتوي على "مساحة مضاعفة" وصمام كروي.يسمح الصمام الكروي بإطلاق الهواء أثناء دفع الأنبوب إلى الأرض.

هناك نوعان شائعان من نظام أخذ العينات U100:

النظام القياسي
يتكون من أنبوب عينة من الفولاذ أو الألومنيوم ، وحذاء القطع وأحذية القطع الاختيارية من Corecatche يتم تقويتها ويمكن أن يكون لها حافة عادية أو مسننة.تتوفر أغطية نهاية من البلاستيك أو السبائك لتناسب أنابيب العينات ويستخدم شمع خاص مانع للتسرب لتخزين العينات على المدى الطويل.

نظام بطانة بلاستيك

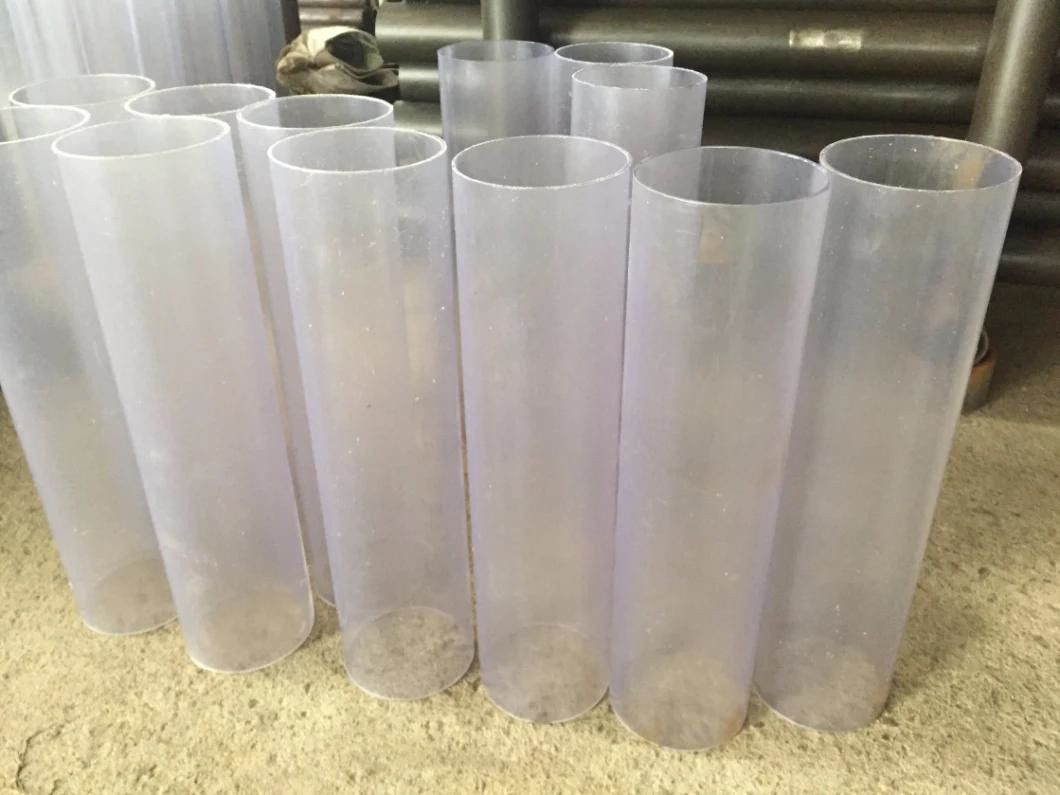

يتكون من أنبوب جسم فولاذي ، يحيط ببطانة بلاستيكية قابلة للاستبدال.يتم إرفاق أحذية القطع العادية أو المسننة بقاعدة أنبوب الجسم ، وحلقة القطع الاختيارية وحلقة المباعد (مطلوبة عند استخدام أداة إزالة الصدأ).أغطية نهاية بلاستيكية متاحة لتناسب البطانات البلاستيكية.

على الرغم من أن استخدام البطانات البلاستيكية يقلل التكلفة الإجمالية للحصول على العينات وتخزينها ، إلا أن حذاء القطع يكون بالضرورة أكثر سمكًا وبالتالي فإن العينة أكثر اضطرابًا بشكل ملحوظ مقارنة بالنظام القياسي.

بالنسبة لكلا النظامين ، تتوفر الموصلات للانضمام إلى اثنين أو أكثر من أنابيب العينات معًا في سلسلة.
