مجدي وعملي

توفر طريقة الاختبار هذه عينة تربة مضطربة لتحديد محتوى الرطوبة لتحديد الأغراض وتصنيفها (الممارسات D 2487 و D 2488) وللاختبارات المعملية المناسبة للتربة التي تم الحصول عليها من العينات التي ستنتج اضطرابات سلالة القص الكبيرة في العينة مثل طرق الاختبار D 854 و D 2216 و D 6913. عادة ما تؤدي رواسب التربة التي تحتوي على الحصى أو الحصى أو الصخور إلى رفض الإختراق والتلف بالمعدات.

يوفر هذا الأسلوب اختبار عينة التربة المضطربة لتحديد محتوى الرطوبة وتحديد المختبر. جودة العينة عموما ليست مناسبة للاختبار المعملية المتقدمة للخصائص الهندسية. عملية قيادة العينات سوف يسبب اضطراب في التربة وتغيير الخصائص الهندسية. قد یؤدي استخدام عینة أنبوب الأنبوبة الرخیفة (الممارسة D 1587) إلی تقلیل الاضطراب في التربة اللینة. قد تؤدي تقنيات التحري إلى إزعاج أقل من أخذ عينات سبت للتربة الأكثر صعوبة، ولكن ليس الحال دائما، أي أن بعض التربة المعززة قد تصبح خففت بسبب عمل الماء أثناء الحفر. انظر الممارسة D 6151، والدليل D 6169.

وتستخدم طريقة الاختبار هذه على نطاق واسع في مجموعة كبيرة ومتنوعة من مشاريع الاستكشاف الجيوتقني. العديد من الارتباطات المحلية والارتباطات المنشورة على نطاق واسع والتي تتعلق العد ضربة، أو N- قيمة، والسلوك الهندسي للأعمال الترابية والأساسات المتاحة. لتقييم قدرة تسييل الرمال أثناء حدث الزلزال، يجب أن تكون قيمة N- طبيعية إلى مستوى ضغط الضغط القياسي. الممارسة D 6066 يوفر طرق للحصول على سجل المقاومة تطبيع الرمال إلى اختراق العينات القياسية مدفوعا الطاقة القياسية. يتم تعديل مقاومة الاختراق لحفر نسبة الطاقة قضيب 60٪ باستخدام نظام المطرقة مع إما تسليم الطاقة المقدرة أو مباشرة قياس قوة الحفر قضيب موجة الإجهاد باستخدام طريقة الاختبار D 4633.

الملاحظة 1 - تعتمد موثوقية البيانات والتفسيرات الناتجة عن هذه الممارسة على كفاءة الموظفين الذين يؤدونها ومدى ملاءمة المعدات والمرافق المستخدمة. وتعتبر الوكالات التي تستوفي معايير الممارسة D 3740 عموما قادرة على إجراء اختبارات كفؤة. ويحذر مستخدمو هذه الممارسة من أن الامتثال للممارسة D 3740 لا يضمن اختبارا موثوقا به. اختبار موثوق يعتمد على عدة عوامل والممارسة D 3740 يوفر وسيلة لتقييم بعض هذه العوامل. تم تطوير الممارسة D 3740 للوكالات العاملة في اختبار، والتفتيش، أو كليهما، من التربة والصخور. وعلى هذا النحو، فإنه لا ينطبق تماما على الوكالات التي تؤدي هذه الممارسة. يجب على مستخدمي طريقة الاختبار هذه أن يدركوا أن إطار الممارسة D 3740 مناسب لتقييم جودة وكالة تؤدي طريقة الاختبار هذه. ولا توجد حاليا سلطة وطنية مؤهلة معروفة تفحص الوكالات التي تؤدي طريقة الاختبار هذه.

1 نطاق

1.1 تصف طريقة الاختبار هذه الإجراء، المعروف عموما باسم اختبار الاختراق القياسي (سبت)، لقيادة عينة تقسيم برميل للحصول على عينة التربة المضطربة التمثيلية لأغراض تحديد الهوية، وقياس مقاومة التربة لاختراق العينات. طريقة أخرى (طريقة الاختبار D 3550) لدفع عينة برميل الانقسام للحصول على عينة التربة ممثل هو متاح ولكن لم يتم توحيد الطاقة المطرقة.

1.2 الممارسة D 6066 يعطي دليلا لتحديد المقاومة اختراق تطبيع الرمال لتعديلات الطاقة من N- قيمة إلى مستوى الطاقة المستمر لتقييم إمكانية تسييل.

1.3 وتستخدم نتائج الاختبار ومعلومات تحديد الهوية لتقدير الظروف تحت السطحية لتصميم الأساس.

1.4 يتم إجراء اختبار مقاومة الاختراق عادة عند فترات عمق 5 أقدام أو عند ملاحظة حدوث تغيير كبير في المواد أثناء الحفر، ما لم يحدد خلاف ذلك.

1-5 تقتصر طريقة الاختبار هذه على استخدام التربة والتربة غير المصحوبة التي يقل حجم الجسيمات فيها عن نصف قطر العينة.

1.6 تشمل طريقة الاختبار هذه استخدام معدات الحفر الدوارة (الدليل D 5783، الممارسة D 6151). وتتوفر إجراءات حفر وأخذ عينات أخرى (الدليل D 6286، الدليل D 6169) وقد تكون أكثر ملاءمة. ولا يتم تناول الاعتبارات المتعلقة بالقيادة اليدوية أو أخذ العينات الضحلة بدون حفر آبار. وينبغي تسجيل التحقيقات تحت السطحية وفقا للممارسة D 5434. وينبغي حفظ العينات ونقلها وفقا للممارسة D 4220 باستخدام المجموعة باء. وينبغي تحديد عينات التربة حسب اسم المجموعة والرمز وفقا للممارسة D 2488.

1.7 يجب أن تتوافق جميع القيم المرصودة والمحسوبة مع المبادئ التوجيهية للأرقام الكبيرة والتقريب المحدد في الممارسة D 6026، ما لم تحل محلها طريقة الاختبار هذه.

1.8 تعتبر القيم المذكورة في وحدات الباوند كقيمة قياسية، باستثناء ما هو مبين أدناه. القيم المعطاة بين قوسين هي تحويلات رياضية لوحدات سي، والتي يتم تقديمها للعلم فقط ولا تعتبر قياسية.

1.8.1 يتم استخدام نظام الجاذبية من وحدات بوصة الجنيه عند التعامل مع وحدات بوصة جنيه. في هذا النظام، يمثل الجنيه (لبف) وحدة القوة (الوزن)، في حين أن وحدة الكتلة هي الرخويات.

1.9 قياسات مقاومة الاختراق غالبا ما تنطوي على تخطيط السلامة، والإدارة، والتوثيق. لا تهدف هذه الطريقة إلى معالجة جميع جوانب الاستكشاف والسلامة في الموقع. لا یقصد بھذا المعیار معالجة جمیع مخاوف السلامة، إن وجدت، المرتبطة باستخدامھا. وتقع على عاتق مستخدم هذا المعيار مسؤولية تحديد ممارسات السلامة والصحة المناسبة وتحديد مدى تطبيق القيود التنظيمية قبل استخدامها. وعادة ما ينطوي أداء الاختبار على استخدام جهاز حفر؛ وبالتالي، يجب مراعاة متطلبات السلامة كما هو مبين في معايير السلامة المعمول بها (على سبيل المثال، لوائح أوشا، دليل سلامة الحفر التجمع الوطني الديمقراطي، أدلة السلامة الحفر، وغيرها من اللوائح الدولة والمحلية المعمول بها).

2. الوثائق المشار إليها (شراء بشكل منفصل)

معايير أستم

D653 المصطلحات المتعلقة بالسوائل والصخور والسوائل المحتوية

D854 طرق اختبار الثقل النوعي للمواد الصلبة للتربة من خلال عدادات المياه

D1587 الممارسة على أنبوب رقيقة الجدران أخذ عينات من التربة غرامة الحبيبات لأغراض جيوتقنية

D2216 طرق الاختبار لتحديد مختبر المياه (الرطوبة) محتوى التربة والصخور التي كتبها الشامل

D2487 ممارسة لتصنيف التربة لأغراض الهندسة (نظام تصنيف التربة الموحدة)

D2488 ممارسة لوصف وتحديد التربة (الإجراء المرئي-اليدوي)

D3550 الممارسة ل جدار سميك، حلقة اصطف، تقسيم برميل، محرك أخذ العينات من التربة

D3740 الممارسة للحد الأدنى من المتطلبات للوكالات العاملة في اختبار و / أو التفتيش على التربة والصخور كما تستخدم في التصميم الهندسي والبناء

D4220 ممارسات لحفظ ونقل عينات التربة

D4633 طريقة اختبار لقياس الطاقة لبيتروميترز ديناميكية

D5434 دليل تسجيل الحقول الاستكشافات تحت سطح الأرض للتربة والصخور

D5783 دليل استخدام الحفر الدوارة المباشرة مع سائل الحفر المستندة إلى الماء للاستكشاف الجيوفيئي وتركيب أجهزة مراقبة نوعية المياه تحت السطحية

D6026 ممارسة استخدام أرقام كبيرة في البيانات الجيوتقنية

D6066 ممارسة لتحديد مقاومة اختراق طبيعية من الرمال لتقييم إمكانية تسييل

D6151 ممارسة استخدام المجففات الجذعية الجذعية للاستكشاف الجيوتقني وأخذ عينات التربة

D6169 دليل لاختيار من التربة والصخور أجهزة أخذ العينات المستخدمة مع حفارات الحفر للتحقيقات البيئية

D6286 دليل لاختيار طرق الحفر لتوصيف الموقع البيئي

D6913 طرق اختبار توزيع حجم الجسيمات (التدرج) من التربة باستخدام تحليل غربال

الكلمات الدالة

مقاومة الاختراق - الخصائص الفيزيائية - العينات - التربة والصخور أخذ العينات - أخذ عينات التربة - التربة - تقسيم العينات برميل - اختبار الاختراق القياسية

رمز إكس

إكس رقم الكود 93.020 (أعمال الأرض - الحفريات - إنشاء مؤسسة - أعمال تحت الأرض)

رمز أونسبسك

رمز أونسبسك 11111501 (التربة)؛ 41113821 (اختبار اختراق التربة)

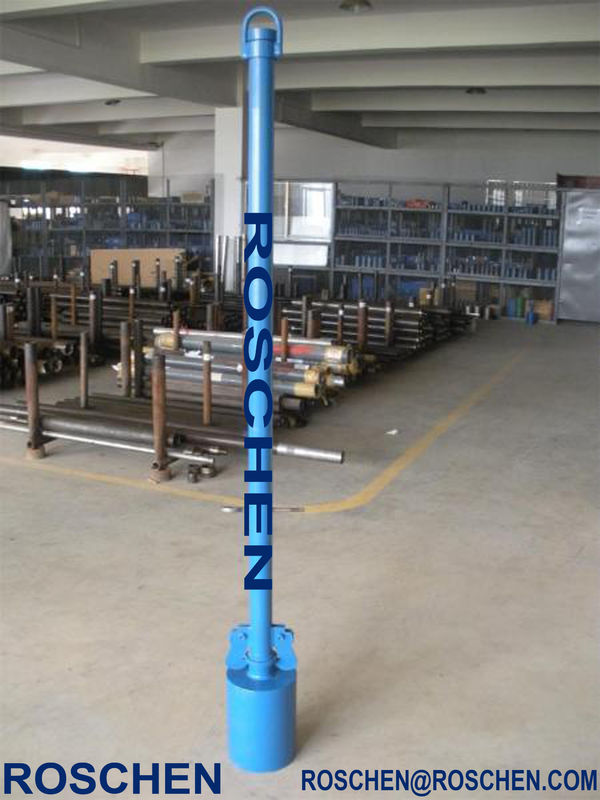

مطرقة سبت
سبت أنواع المطرقة
سبت كفاءة المطرقة
سبت مطرقة الوزن
سبت مطرقة سندان
سبت مطرقة المعايرة
سبت عوامل كفاءة المطرقة
سبت مطرقة قياسات الطاقة
سبت المطرقة أنواع
التلقائي مطرقة سبت
سبت مطرقة الوزن
سبت مطرقة المعايرة
سبت n القيم
سبت الطاقة
تصحيح سبت
مطرقة أوتوماتيكية
اختبار الاختراق القياسي
سبت مطرقة المعايرة
سبت المطرقة، سبت المطرقة الموردين والمصنعين
سبت مطرقة المعايرة
سبت التلقائي هاممر
عالم الحفر
التلقائي سبت المطرقة
سبت: اختبار الاختراق القياسية معايرة الطاقة
اختبار الاختراق القياسي
سم نشرة عمليات المطرقة التلقائية دسو-99-03
تقييم الطاقة سبت للمطارق دونات والسلامة
سبت مطرقة نسبة الطاقة مقابل قطرة الارتفاع
سبت إنيرجي ماسوريمنتس: دليل مقابل المطرقة التلقائية
معيار اختبار الاختراق (سبت) تصحيح
السيارات القياسية اختبار الاختراق (سبت) المطارق
سبت التلقائي قطرة المطرقة: البيئة، الجيوفيزيائية
مطرقة السيارات
كفاءة الطاقة وطول قضيب تأثير في سبت الحفر
تقييم سبت المطرقة الطاقة المتغير
ملاحظات على اختبار اختبار بينيتراتيون القياسية
UT100 و سبت المطارق
معدات الحفر
سبت التلقائي رحلة المطرقة، أدوات سبت
اختبار الاختراق القياسية، سبت
أدوات اختبار الاختراق القياسية
نظم جيوبروب
التلقائي سبت المطرقة
الهيدروليكية سبت المطرقة، الهيدروليكية سبت المطرقة
معايرة
الجيوتقنية الحفر
التلقائي سبت المطرقة، سبت المطرقة أنواع الشركة المصنعة
خدمات الحفر، سبت المعايرة
نكدوت سبت حمر قياس الطاقة
الهيدروليكية سبت المطرقة، الهيدروليكية سبت المطرقة
سبت مطرقة نسبة الطاقة مقابل قطرة الارتفاع
سبت مطرقة، عالية الجودة المصنعين والموردين
سبت التلقائي المطرقة كفاءة ريفيسيتد
سبت المطرقة، سبت مطرقة الرحلة التلقائي
سبت أوتو تريب حمر - كوفاوالا كور دريل
طريقة الاختبار القياسية لاختبار الاختراق القياسي (أخذ عينات التربة سبت)
أدوات أخذ عينات التربة - عالم الحفر
سبت مطرقة نسبة الطاقة مقابل قطرة الارتفاع
سبت المطرقة - سبت المطرقة المصنعين والموردين
1.8m - 2.6m التلقائي سبت مطرقة الاختراق القياسية
تأثير سبت مطرقة كفاءة الطاقة في وإذ تضع
سبت المطرقة كاملة
تقييم الطاقة سبت للمطارق دونات والسلامة
غرل سيرفيسز سبت هامر كاليبراتيون
DH66 التلقائي مطرقة قطرة
التلقائي سبت المطرقة، التربة اختبار الهندسة
الجيوتقنية الحفر
المحمول أداة الحفر كتالوج تحديث 2015 مخفضة
سبت مطرقة محلل الطاقة
DH66 التلقائي مطرقة قطرة
سبت حمر مصدرون، سبت حمر العملاء المراد بيع
الصين سبت مطرقة - الصين سبت المطرقة، أدوات الحفر
تقييم اختبار المخروطية لطبقة الأذن (سب).
الصين التربة اختبار سبت التلقائي رحلة مطرقة كاملة
سبت مطرقة قياس الطاقة
سبت مطرقة قياسات الطاقة
اختبار الاختراق القياسي
الاستكشاف تحت سطح الأرض باستخدام اختبار الاختراق القياسية واختبار المخروط مخروط
الاستكشاف تحت السطح باستخدام اختبار الاختراق القياسي
الموقع الاستكشاف، توصيف الموقع، الاستكشاف تحت سطح الأرض، الحفر، اختبار الاختراق القياسية، مخروط الاختراق

وقد أصبح اختبار الاختراق القياسي (سبت) واختبار اختراق المخروط (كبت) معايير صناعية للتحقيقات الجيوتقنية تحت سطح الأرض باستخدام أقطار صغيرة ([8-إن] [20 سم]). وقد تطورت كلا الإجراءين على مدى فترة 100 و 70 عاما، على التوالي، وتم اعتمادها كمعايير أستم. كل إجراء له مزايا معينة على الآخر، ولكن كلاهما يمكن أن يثير بيانات غير صحيحة تحت ظروف معينة تحت سطح الأرض التي غالبا ما يتم تجاهلها، اعتمادا على خبرة الموظفين الميدانيين تشغيل أو تسجيل الاختبارات. وتسعى هذه الورقة إلى شرح الافتراضات العملية المستخدمة في كلا الإجراءين، وتسليط الضوء على مختلف التصحيحات التي تستخدم عادة، وتحذير القارئ من الأخطاء الشائعة في التفسير.
وتخلص المادة إلى القول بأن العمل المشترك للجنة الفرعية لمنع التعذيب واللجنة الفرعية لمنع التعذيب، في ظل معظم الظروف، لهما أكبر الإمكانيات لتوصيف المواقع بشكل صحيح.

أستم D1586 - 11
طريقة الاختبار القياسية لاختبار الاختراق القياسي (سبت) وأخذ عينات من البرميل المقسم
