اختبار تغلغل التربة اختبار SPT Sampler باستخدام الدفع المباشر والتحقيق الجيولوجي
معيار اختبار الاختراق سامبلر
SPT Sampler ، اختبار الاختراق القياسي Sampler 2 "لأخذ عينات التربة الجيوتقنية واختبارها باستخدام الدفع المباشر
وصف مفصل المنتج:
SPT Split Tube Sampler هو لإجراء اختبار الاختراق القياسي (SPT). نحن نقوم بتصنيعها وفقًا للمعيار BS 1377: الجزء 9: 1990. يقوم محول صمام كروي علوي وزوج من سبايك سبونز وحذاء SPT مفتوح بتكوين مجموعة كاملة من عينات SPT. كلا النوعين من البلاستيك و نوع سلة الصلب متوفرة. يحول محول صمام الكرة دون غسل العينة من العينة عندما يتم سحب العينات من حفرة البئر. كما يتوفر أيضًا مخروط الأنف 60 درجة والقضيب الصلب الطويل مع 60 درجة. يعتمد التوصيل اللولبي للمهايئ العلوي على نوع قضبان الحفر المستخدمة لقيادة العينات ، ولكن في الغالب 1.1 / 2 "BS Whitworth أو NWY Rod أو BW أو AW Rod.

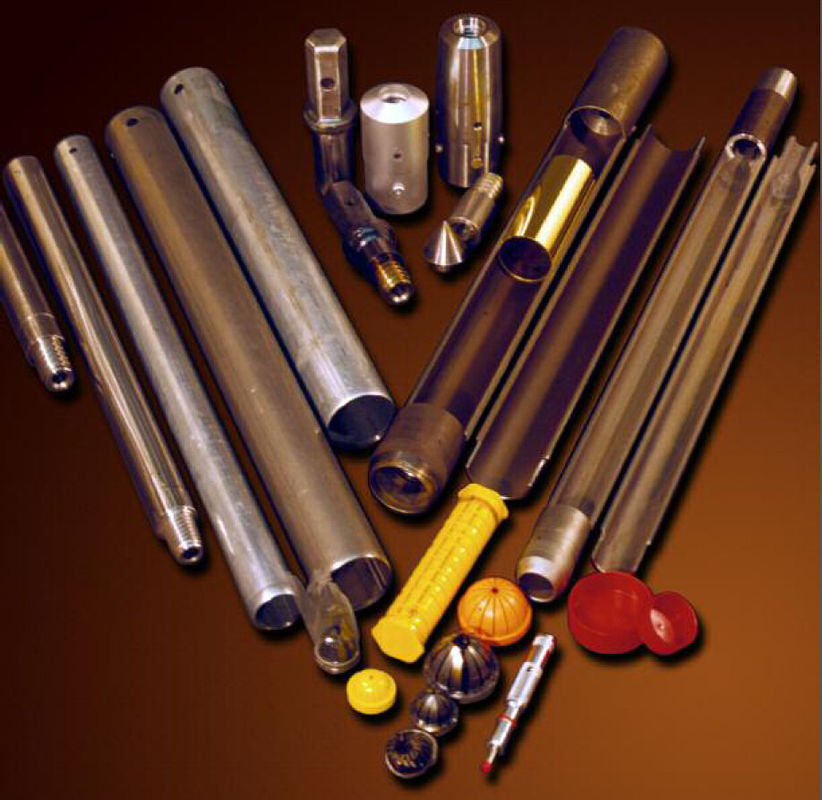

سبليت ملعقة يؤلف من نموذج ملعقة الرأس ، أنبوب سبليت ، محول SPT ، SPT الحذاء ، سلة التجنيب.
المعيار الأنبوبي المقاس القياسي هو 2 "(50.8 مم) OD x 1.3 / 8" (34.9 مم) معرف × 18 بوصة (457 ملم) / 24 "(610 مم). لظروف القيادة الثقيلة ، الثقيلة" Tuflok " تصميم متاح.
التطبيقات:
أخذ العينات الجيوتقنية والاختبار باستخدام الدفع المباشر
أنبوب شيلبي متطور هيدروليكيًا ويلتقط عينة تربة غير مضطربة نسبيًا. لا تتطلب الجدران الرقيقة في شيلبي الأنبوبي وحافة القطع الحادة سوى القليل من الجهد للدفع نحو التربة. لا يوصى بها للحفر من خلال الحصى أو الطين الصلب.
تتكون عينات أنبوبة شيلبي من أنبوب فولاذي مجوف من قطعة واحدة رقيقة الجدران ذات نهاية مفتوحة تم شحذها إلى حافة القطع. الغرض الرئيسي من عينات شيلبي الأنبوبة هو استرجاع عينات التربة غير المضبوطة نسبيا المناسبة للاختبارات المعملية للخصائص الهندسية مثل القوة ، الانضغاطية ، النفاذية ، والكثافة. وهي مفيدة جدا في جمع الترب التي تكون حساسة بشكل خاص لاضطراب أخذ العينات ، بما في ذلك التربة والصلصال المتماسكة ، شريطة ألا تكون التربة قد انزعجت بسبب غرق البئر وخالية من الجزيئات الكبيرة.
المزايا تشمل:
• أنابيب فولاذية غير ملحومة
• جمع من نوعية جيدة ، وعينات دون عوائق تقريبا لوصف صوري والتحليل الكيميائي
• فعالة في تربة دقيقة ومتماسكة
• 2 "عينات" مثالية للاستخدام من خلال 3 1/2 "أنظمة الدفع المباشر الجيوتقنية (أنبوب مزدوج) صفحة 95 و 2 1/4" جذر جوفاء المعرفات
• 3 "العينات هي مثالية للاستخدام من خلال 4 1/2" المعرفات الجذعية جوفاء ID
العينات | انقسام برميل داخل القطر | انقسام طول برميل | المواضيع لكل بوصة | وزن التجميع | (العودة) رئيس أو الفرعية | رقم جزء التجميع |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 24 بوصة (609.6 مم) | 4-TPI | 17 باوند (7.7 كجم) | AW | 26006 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 24 بوصة (609.6 مم) | 4-TPI | 17 باوند (7.7 كجم) | AWJ | 26007 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 24 بوصة (609.6 مم) | 8-TPI | 17 باوند (7.7 كجم) | AW | 26177 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 24 بوصة (609.6 مم) | 8-TPI | 17 باوند (7.7 كجم) | AWJ | 26064 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 18 بوصة (609.6 مم) | 4-TPI | 20 جنيه (9 كجم) | CR-50 | 26171 |
2 بوصة (50.8 ملم) | 1-3 / 8-inch (35mm) | 24 بوصة (609.6 مم) | 4-TPI | 25 ‐ جنيهًا (11.3 كجم) | AWJ | 26182 |
فخ سلة بلاستيك خارج القطر | الحذاء خارج القطر | حذاء داخل القطر | رقم جزء التجميع |
1-1 / 2-inch (38.1mm) | 2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 26014 |
الحذاء (شارب / بلانت) خارج القطر | الحذاء (شارب / بلانت) داخل القطر | المواضيع لكل بوصة | رقم جزء التجميع |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 4-TPI | 26013 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 8-TPI | 26065 |
2 بوصة (50.8 ملم) | 1-3 / 8-inch (35mm) | 4-TPI | 26180 |
انقسام برميل خارج القطر | انقسام برميل داخل القطر | انقسام طول برميل | المواضيع لكل بوصة | رقم جزء التجميع |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 18 بوصة (609.6 مم) | 4-TPI | 26133 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 24 بوصة (609.6 مم) | 4-TPI | 26134 |
2 بوصة (50.8 ملم) | 1-1 / 2-inch (38.1mm) | 24 بوصة (609.6 مم) | 8-TPI | 26062 |
(الخلف) الرأس أو القطر الخارجي الفرعي | (العودة) رئيس أو الفرعية حفر مربع اتصال رود | رقم جزء التجميع |
2 بوصة (50.8 ملم) | AW | 26060 |
2 بوصة (50.8 ملم) | AWJ | 26061 |
2 بوصة (50.8 ملم) | CR-50 | 26178 |
