أجهزة أخذ العينات U100
يجب أن تحدد فئة الجودة للعينة المطلوبة للتوافق مع متطلبات اختبار العميل فئة العينة المستخدمة "(BS5930: 2015 Ch20.1).يجب أن تكون نسبة الطول إلى القطر أقل من 1:20 لتتوافق.
تشتمل سلسلة U100 على العديد من المكونات التي توفر عينات من الفئة 1 و 2 و 3 وفقًا لاختياراتها وفقًا لمعايير BS EN ISO 22475-1 و Eurocode 7.
غالبًا ما يكون أخذ العينات غير المضطرب عمليًا في التربة الدقيقة باستخدام الأدوات التالية للسماح بأخذ العينات لاختبار القوة والصلابة.
الأنواع الثلاثة لأنظمة أخذ العينات هي كما يلي:
1. نظام U100 القياسي (OS-TK / W)
2. نظام البطانة البلاستيكية U100 (OS-TK / W)
3. نظام U100T (OS-T / W)
تحديد:
| يكتب | ماكس OD * | دقيقة.المعرف * (مم) | نسبة المساحة |
| النظام القياسي | 118.6 | 104.4 | 29٪ |
| نظام بطانة بلاستيك | 123.8 | 101.6 | 48٪ |
عرض 1 إلى 2 من 2 سجلات
* تم قياس الأبعاد على حذاء القطع
يرجى الاطلاع على الرسم التخطيطي.

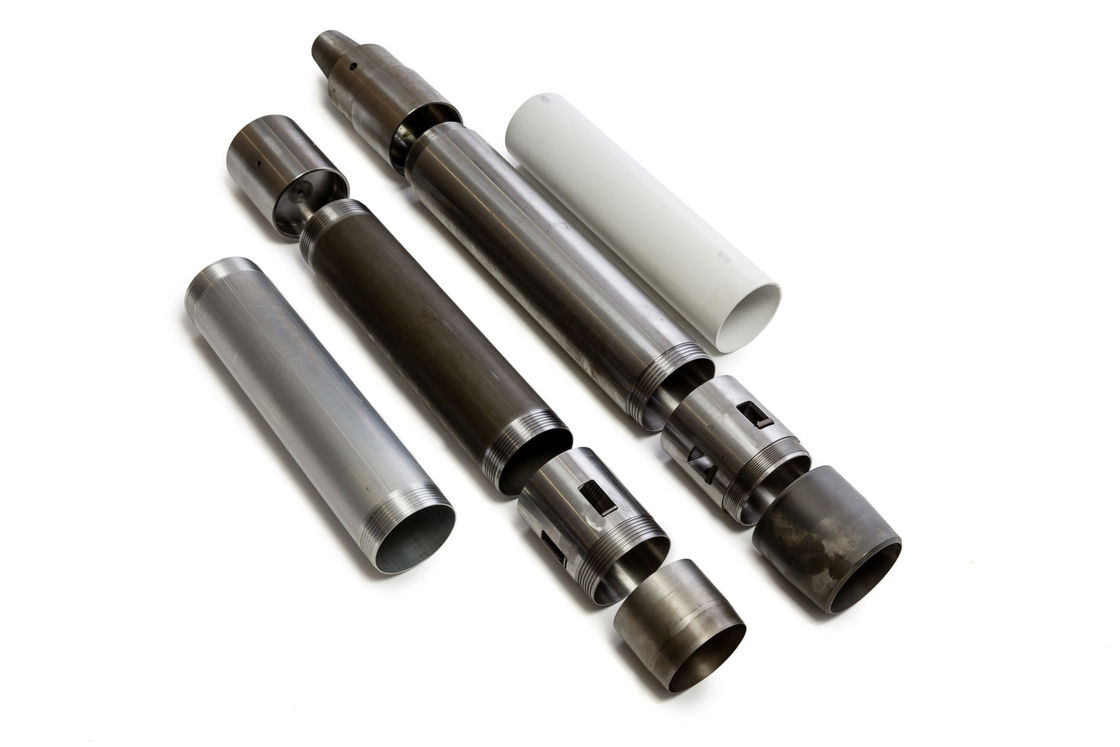

النظام القياسي:
1. أنبوب العينة (الفولاذ المطلي بالكادميوم أو الألمنيوم).
2. Corecatcher (اختياري)
3. قطع الأحذية (عادي أو حافة مسننة)
نظام بطانة بلاستيك
4. أنبوب صلب للجسم (مرفق ببطانة بلاستيكية).
5. Corecatcher (اختياري)
6. تباعد الحلقة
7. قطع الأحذية (عادي أو حافة مسننة)
